儲能系統可以同時為并網運行和離網運行提供后備電源，常常會用到電源切換裝置，而電源切換裝置是保障供電連續性和可靠性的核心組件之一，主要是以下幾個方式：

01

手動切換開關

—

當市電停電時，儲能系統進入孤島保護狀態。人工斷開儲能至電網的開關，然后控制儲能系統在離網模式（V/F）下啟動運行，為負載提供后備電源。

當電網恢復后，重新合上開關，調整儲能系統為并網模式（P/Q）運行，重新為負載提供電能。

應用場景

02

ATS切換開關

—

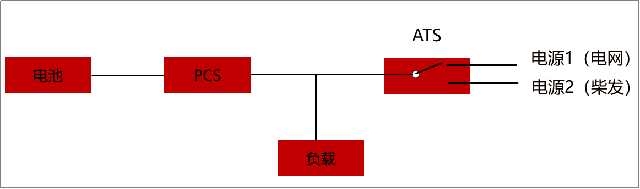

ATS (Automatic Transfer Switch) : 動態轉換開關，是一種用于切換電源的設備。在電力系統中，常常需要同時連接多個電源以保障電力供應的可靠性。

ATS主要用于在主電源和備用電源（如儲能系統、發電機等）之間自動切換，切換時間通常在幾秒到幾十秒之間。當一個電源發生故障或停電時，ATS能夠自動將負載從一個電源切換到另一個電源，確保電力的連續供應。

應用場景

對于ATS的工作原理，即電網丟失后，儲能系統進入孤島保護狀態，ATS跳轉到備用電源柴油發電機（電網為主電源），柴油發電機啟動運行后儲能系統重新工作。

03

STS切換開關

—

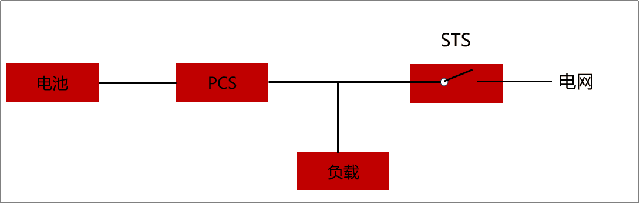

STS (Static Transfer Switch) : 靜態轉換開關，是一種用于切換電源的設備。STS模塊可以實現智能快速分離電網和微網，切換供電回路，切換時間在毫秒級。

當電網正常工作狀態下，負載連接在電網和電池上；當電網發生故障時，STS開關斷開，由PV或電池單獨給負載供電；電網恢復正常后，STS開關導通。

應用場景

|  以固德威方案為例

小功率儲能的STS模塊集成在PCS內部，簡化項目的接線，如下圖1所示；大功率的PCS（≥40kW）是把STS模塊獨立出來，當項目需要提高供電可靠性，需求離網備電就會配置STS模塊，如下圖2所示：

圖1：內部集成STS模塊

圖2：外部STS模塊

對于STS的工作原理，即當市電丟失時，STS自動斷開，并將市電斷開的信息通知PCS。PCS在10ms內切換至V/F模式，為負載提供電壓和頻率。當市電恢復后，STS監測到電網市電恢復，完成信息握手后，PCS由離網切換為并網模式，同時通知STS合閘。這種由STS和PCS組合運行的儲能系統實現了無縫切換，為負載提供不間斷的后備電源。

補充說明

離并網切換時間是衡量備用電源系統性能的重要指標，尤其在對電力中斷敏感的場景中。

（1）EPS切換時間：EPS的切換時間通常在 2-10秒 之間，EPS的切換依賴于機械式繼電器或接觸器，切換速度較慢。ATS切換即為EPS級別切換。

（2）UPS切換時間：UPS的切換時間通常在 毫秒級（0-20ms）。

其中：20ms能夠被大部分負載感知到，譬如電視、臺式機等。

10ms能夠?qū)崿F(xiàn)絕大部分負載的不間斷供電，屬于后備式UPS，但對于某些敏感設備（如高頻交易系統、精密醫療設備）。10ms的電力中斷可能會導致設備異常或數據錯誤。

4ms能夠?qū)崿F(xiàn)幾乎所有設備的無縫切換，包括高端服務器、存儲設備、醫療設備、精密工業設備，屬于在線式UPS。

小結

—

在實際儲能系統中，ATS和STS可以根據具體需求結合使用，以實現更高的供電可靠性和靈活性。
